案例簡介：

一．生產企業生產裝置巡檢的背景與存在問題 近年來國內生產企業在企業不斷發展的同時，在企業追求最大利潤的同時逐步變?yōu)橹匾暠Ｈ|(zhì)量、保護環境的持續利用與追逐利潤并重

詳細介紹：

一．生產企業生產裝置巡檢的背景與存在問題

近年來國內生產企業在企業不斷發展的同時，在企業追求最大利潤的同時逐步變?yōu)橹匾暠Ｈ|(zhì)量、保護環境的持續利用與追逐利潤并重，使企業的管理目標特別突出了人的健康、安全和環境保護。很多企業在大力推廣HSE體系管理。HSE是健康（Health）、安全（Safety）和環境（Environment）管理體系的簡稱， HSE管理體系是將組織實施健康、安全與環境管理的組織機構、職責、做法、程序、過程和 資源等要素有機構成的整體，這些要素通過先進、科學、系統的運行模式有機地融合在一起，相互關聯、相互作用，形成動態管理體系。

其中安全作為HSE的一個要點，由于生產行業的性質，生產裝置的正常運轉是安全生產的一個重點。如何保證這些生產裝置和管線的正常運行成為了安全生產管理的一個重要環節。企業主要采用遠程監控和人工巡檢相結合的管理方式。遠程監控效果理想，但造價相當高，并且不能對所有的設備和所有的狀態都實施監測。所以各企業在運用各種技術手段如工控，監控等的同時，人工對設備的巡查始終還是設備維護與監測的一個重要手段，工作人員對設備定時有計劃的檢查，對設備的工作狀態或運行數據的查看，并記錄存檔、分析。確保將設備出故障的隱患降到最低。但長期以來，但人員巡查的管理始終是管理者的一道難題，在傳統的巡檢管理工作中，一般采用的是掛牌、撥針、簽到等方式，這些方式的弊端是經常發生早檢、晚檢、漏檢甚至不檢等不按巡檢規定進行巡檢的情況，管理者如不親臨現場根本無法掌握巡檢人員的巡檢情況，無法知道巡檢人員是否按照規定的巡檢計劃進行按時、按點的巡查，這樣就無法保證巡檢工作的質量，也就很難保障巡查區域的生產設施的安全。同時，在巡檢過程現場記錄下的設備狀態和運行數據通常是記錄在檢查卡內，保存不便，更加無法得到有效的利用和挖掘，無法為設備的維修和保養提供有力的基礎數據和輔助決策。

在目前階段巡檢工作的主要管理難點有三個：

1.無法客觀、方便地掌握巡檢人員巡檢的到位情況，因而無法有效地保證巡檢工作人員按計劃要求，按時按周期對設施開展巡視，使巡檢工作的質量得不到保證，生產裝置的狀態和設施運行數據的真實性得不到保證。

2.裝置的運行狀況、運行參數無法方便、可靠的記錄存檔，目前很多用戶還在使用紙張記錄的方式記錄巡檢信息，保存不便，如錄入電腦存檔，又存在數據丟失，誤差的問題，并耗工費時。

3. 生產裝置的運行狀況、運行參數等歷史數據無法有效地利用，查詢不便，對設備的缺陷分析，設備選型，輔助決策無從實施。

二．生產設施巡檢系統簡介

電子標簽巡檢管理系統是運用最新的電子標簽技術將信息采集技術與計算機技術緊密結合。智能化電子巡檢管理系統最早起源于美國，并不斷地發展完善?，F(xiàn)在它已是技術相當成熟的電子產品，并已廣泛應用于世界各地的各行各業中。智能化電子巡檢管理系統可以幫助管理者建立起一套科學的日常巡檢管理制度，并保證制度的落實到位。

第一代的巡檢管理系統通過對各巡檢地點的到位時間的監測，僅解決巡檢到位的問題，相當于考勤的管理作用。第二代巡檢管理系統除了實現前一代巡檢系統的管理功能功能外，還可以對巡檢對象的狀態和數據進行記錄和分析，在保證了巡檢到位和數據真實的前提下，最大程度實現巡檢工作本身的目標，即通過對生產裝置的工作參數的采集和分析處理來幫助對生產裝置的運行維護和監測。因此被更多的生產企業所青睞。

系統通過為每個需要巡檢的生產裝置和設備安裝一個電子標簽，實現對設備和設備相關信息的識別。巡檢人員攜帶手持式的PDA，在巡檢工作中只要讀取設備或裝置上的電子標簽，自動會顯示設備的相關信息。在巡檢現場，工作人員還可以將設施的工作狀態和運行數據如溫度，壓力等等手工輸入到采集器中。PDA會自動將設備的信息，巡檢實施的時間，記錄的設備運行參數保存，并實時上傳到管理電腦，系統管理軟件會自動生成巡檢質量的報表和設備運行情況（包括運行狀態和運行參數）的報表。這樣每次對設備的檢查都有據可查，對設備的檢查不到現場就無法操作，對現場采集的設備運行數據可以直接由管理軟件根據管理者的管理需要來分析處理，一般包括對生產裝置的缺陷分析，運行參數歷史分析，運行趨勢預測等，為生產裝置的日常維護和維修提供有力的幫助，確保裝置的安全、穩定運行。

三．1 系統簡介

GREAT生產裝置巡檢管理系統是借助RFID電子標簽，網絡，數據挖掘等技術，針對石化行業開發的對生產裝置巡檢的管理工具。該系統可以很好地解決現有巡檢管理工作中的一些不便與不足，大大提高管理的質量和效率。該系統提供了一系列的解決方案，基礎版的解決方案可通過提供所有人員所有生產設施巡檢的實施時間，對巡檢質量實現由人工管理到電子化管理的轉變，進行考評，保證巡檢工作的正常開展。專業版的解決方案除了巡檢到位情況管理外，還可對巡檢的具體工作內容即設備運行狀態和設備運行數據，實現記錄，保存，并自動對數據分析和挖掘，對設備的運行狀態和使用的情況做統計和分析，最終為設備的維護和更換做輔助決策。管理者在辦公室內足不出戶即可通過各類電子報表掌握巡檢的實施質量和設施的運行狀況。在本方案中我們推薦使用專業版的GREAT生產裝置巡檢管理系統，同時解決巡檢到位問題和生產裝置運行狀態和參數的信息處理。

三．2 系統原理

考慮到生產企業的工作環境，該解決方案的核心為無源非接觸式TI RFID電子標簽、防爆型手持式PDA和系統管理軟件。在每個需要巡檢的附屬設施安裝RFID電子標簽。每個RFID電子標簽都內置有獨一無二的編碼，可準確的提供每個設施的識別，同時在系統管理軟件中將電子標簽與生產裝置構建一一對應的關聯，并建立所有設施的基本屬性。

巡檢人員在巡檢時攜帶手持式的PDA按計劃巡檢，沿線讀取電子標簽，PDA會自動紀錄下電子標簽的編碼和讀取的準確日期和時間，并自動提示在該設備需做的工作內容（調壓器巡檢）。巡檢人員根據PDA的提示，將設備的運行狀態和參數通過鍵盤輸入在PDA內。PDA內的信息通過GPRS技術實時上傳到管理電腦，并通過局域網或廣域網自動匯總到系統管理平臺。由系統管理平臺統計，分析合評估，并生成各類統計分析報表，通過巡檢到位報表了解巡檢人員的巡檢軌跡和巡檢到位情況；通過設施狀態和參數等數據類報表可掌握、分析設施運行情況，缺陷分析。

用戶還可以選擇安裝GIS模塊，該模塊可以方便地與用戶現有的GIS系統（所有主流平臺）實施無縫對接，對巡檢工作和管線設施實現可視化管理。通過選擇電子臺賬模塊，對管線和附屬設施實現從安裝到廢除的全程信息管理，形成賬、卡、物、圖四位一體的科學管理方法。

該解決方案后所有巡檢信息，設備狀態和運行參數可以自動地進行匯總，并且最大程度保證了數據的客觀與真實，避免了各種人為因素，并在數據真實的基礎上，根據管理者的需求實現對設備狀態和參數的分析和統計，為管線及附屬設施的日常運行，維護保養提供有力的幫助。

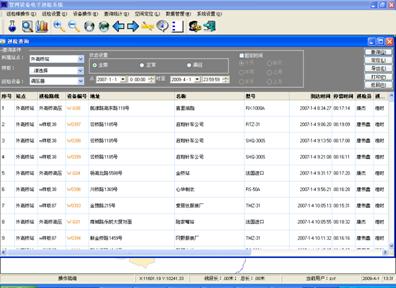

 圖1

三．3 系統組成

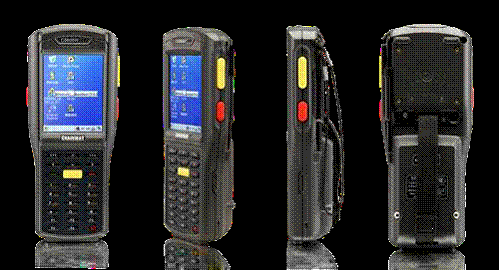

工業型PDA：GRT-PDA

物理參數：

尺寸：186.5*75*31mm（標準電池配置）186.5*75*38.9mm（4,000mAH電池配置）

重量：400克

性能參數：

CPU：Samsung ARM920T@533MHz

內存：128MB RAM/1GB Flash存儲

存儲空間擴展：支持最大8G Micro SD(TF)卡

觸摸顯示屏：彩色3.2英寸QVGA仿玻璃耐用觸摸屏，TFT-LCD、65K色、240X320（QVGA尺寸）

背光：LED背光

按鍵：31個軟硅膠按鍵

輸入方式：

標配手寫筆，手寫、觸摸輸入或鍵盤輸入電池容量：可選充電式聚合物電池

（3.7V 4,000mAH)

擴展插槽：SIM卡、SAM卡、Micro SD(TF)卡

音頻：0.5W揚聲器

附件：

數據線纜：1根，可用于充電

手寫筆：1根 皮套：1套

便攜式充電器：1個

可選配附件：

Micro SD（TF）卡、充電底座、藍牙微型打印機

使用環境：

工作溫度：-20℃至50℃

儲存溫度：-25℃至70℃

濕度：5%RH--95%RH（無凝露）跌落規格：在操作溫度范圍內，6面均可承受1.5米高度跌落至水泥地面的沖擊

滾動規格：1,000次0.5米，六個接觸面滾動

密封環境：IP64

II  無源RFID電子標簽125K

工作頻率：125KMHz；

電  源：讀頭驅動方式（無源）；

識讀距離：≤50mm；

識讀時間：1-2秒

工作溫度：-20℃～+50℃

工作濕度：>90%

數據保存:＞10年

III  系統管理平臺

采用SQL2000網絡型數據庫

支持C/S和B/S結構

可遠程維護，自動版本升級

開放的數據接口

設施屬性維護

巡檢計劃編制

巡檢統計報表

設施缺陷分析

設施運行參數歷史分析

人員考核統計

設備信息維護

數據備份與打印

設施中修，大修管理

四.系統流程:

工作流程簡述：

到達計劃地點后

五．系統功能
   系統通過對現場采集的巡檢信息、設備運行數據自動匯總與保存，及完善的分析報表，使管理者在第一時間輕松獲得真實完整地巡檢計劃實施情況，以科學化，信息化的管理模式對巡檢工作和巡檢人員管理，保證了管線巡檢工作的質量。

功能詳介：

數據下載模塊

作用：將手持式PDA內的數據實時上傳到電腦系統中。

將PDA通過GPRS或者藍牙技術，實時將數據下載，巡視信息、設備讀數、設備狀態等數據自動通過LAN將數據保存在中心服務器，客戶端電腦不保存數據，數據下載成功后，自動或手工將PDA內的數據清除，保證采集器的存儲空間。數據下載時若發生通訊中斷，電腦死機等以外情況是，數據不會丟失，可等系統正常后再次下載。

設備管理模塊

作用：對設備和用戶信息的搜索、查詢及統計。

將系統管理的設備信息和屬性建庫，系統可以對設備進行查找和統計，允許用戶根據一定的條件，查找某項或多項信息或?qū)傩苑蠗l件的設備，且需查找的屬性可由用戶自行定義。查找結果的顯示內容（設備屬性項）也可由用戶自行定義。如用戶可在系統中查找投運日期為2006年1月1日到2006年6月30日開通，流量計為某品牌的設備，并對查詢出的設備做數量統計。可結合GIS模塊使用。所有的報表可以提供打印和輸出（excel或數據庫格式），可方便的導入其他系統。

巡視管理模塊

作用：通過巡視人員每次巡視的時間和相關信息，客觀考核巡視的實際到位情況。

系統為每個設備安裝了電子標簽，工作人員只有通過現場讀取該電子標簽才能得到有效的巡視信息包括巡視的時間和數據等。所以可以最大程度地保證巡視時間的客觀可靠性，并作為巡視管理的基礎。

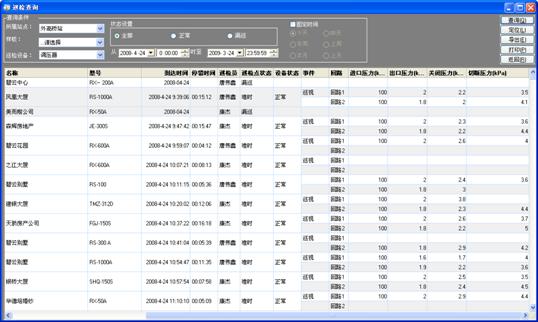

系統以巡視的時間為數據基礎，可以查看指定日期內巡視情況，也可以查看指定設備的巡視實施情況，如最近的一次或幾次的巡視是在什么時候。并可在軟件中設定巡視計劃，經過和計劃的比對，查詢出沒有實施巡視的設備。該模塊提供的報表主要提供巡視實施情況的查詢和統計。包括每次巡視的時間（年月日時分秒），設備的編號，巡視人員等信息。查詢方式提供包括時間，樣板，單個設備，記錄類型（正常，漏巡等）等組合的方式，還可以查詢單個工作人員的巡視實施情況。統計分析：提供指定時間段內，或路線、設備，選擇的巡視情況統計報表，通過百分比的形式準確反映巡視的相關情況，通過數值形式統計巡視量；統計單個工作人員的巡視實施情況。所有的報表可以提供打印和輸出（excel或數據庫格式），可方便的導入其他系統。

數據管理模塊

作用：數據由手持式采集器下載后，對巡視中采集的數據進行查詢和統計，對記錄的設備的狀態進行查詢和統計。

工作人員每次巡視采集的信息包括讀數等數據和多項關于設備狀態的事件，一條完整的巡視要包括巡視的時間，讀取的數據，記錄的設備的相關狀態。系統提供多種查詢方式對巡視信息進行檢索，包括巡視日期，巡視人員，所屬區域等。也可以根據讀取的數據和記錄的狀態對設備進行檢索，查詢出符合某種狀態的設備。能提供多種統計功能，對單個設備的統計，對正?；虿徽ＴO(shè)備個數和百分比的統計。
系統設置模塊

作用：包括設備屬性設置，樣板、巡視計劃設置，巡檢器設置，用戶權限設置等。

建立設備屬性的信息庫，方便查詢和統計，可以是對系統管理所有的設備的屬性和基本信息進行添加，修改，刪除等管理。

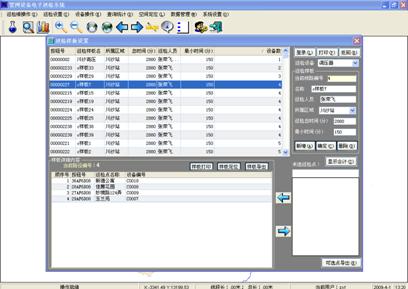

樣板設置主要是允許用戶根據業務需要將所有設備分解為若干個樣板（6個），方便統計和查詢。用戶可以自行定義和修改樣板名稱和樣板內包含的設備，并可設置巡視的周期，以上內容在數據下載前可以進行更改，系統可根據以上設置對實際巡視情況和計劃進行對照，生成報表。

巡檢器設置主要允許用戶對巡檢器進行數據項和事件項的定義，修改和同步。用戶可以在系統中定義，修改巡視中涉及的數據項，并可同步到巡檢器中以進行準確的顯示。
用戶權限設置允許用戶設立多個不同的用戶等級，并自定義各個等級用戶的對每個菜單是否有使用權。

GIS模塊（可選）

作用：配合數字化地圖，實現對設備的空間管理。

預留與GIS系統的數據接口，在GIS 系統實施完畢后，可以直接調用GIS系統中的南昌地區地形地圖和管線及設施的位置，準確地標注出需巡視管理的設備和管線的位置，地圖可自由縮放，漫游。所有設備圖標與該設備的數據庫（包括設備數據，巡視數據）關聯，點擊任一設備，新開窗口以表格方式顯示該設備的數據（包括設備數據，最近三次巡視數據）數據查詢分列表查詢和電子地圖查詢兩種方式，都可以提供包括巡視的時刻，所用時間，數據值，設備事件狀態等信息。每臺設備的位置，采集的數據下載后自動與地圖上的對應設備匹配顯示，兩種方式可以方便的切換。并提供多種實用的查找定位功能，包括路口，單位，設備等定位方式，可以直觀，迅速地找到所需的設備并

供測距等使用功能。

所有的數據和信息局域網用戶可以通過客戶端程序查看數據，(C/S)非局域網用戶可以通過廣域網以網頁方式查看數據（IIS發布）(B/S)。

安全管理

系統有多級用戶與密碼管理，可分權限管理；數據自動備份及數據導出功能（EXCEL，MDB等格式可選）

系統功能模塊詳介：

1． 巡檢計劃管理

設定巡檢計劃與任務，設置需要巡檢的設備，巡檢線路名稱或設備類型，巡檢周期要求。

設定設備的巡檢內容，包括設備狀態，運行參數，周邊環境等定義

巡檢計劃查詢，可對現有的巡檢任務和巡檢線路做方便的查詢

2. 巡檢到位管理

按照巡檢人員的巡檢完成情況和計劃要求的自動對比，統計出巡檢人員到達各管線附屬設施的具體時間，并分析到位率，考核巡檢計劃的實施質量   巡檢信息查詢，可以按日期、人員、計劃、設備查詢巡檢實施的情況，可以查詢到巡檢人員到達每一設備的時間，和在現場停留的時間和具體工作內容

按照巡檢計劃或巡檢要求，對巡檢的設備自動比對，判斷巡檢是否合格或自動篩選出沒有按計劃巡查的設備

巡檢統計分析表，對指定時間內巡檢到位率和巡檢質量作定量分析

3．設備運行及狀態報表

對每次巡檢時管線狀態和附屬設施的工作參數作自動分析，并按管理要求作各類分析，包括缺陷分析，故障統計，歷史參數分析等等按巡檢時間，巡檢人員，設備類型等條件檢索查詢?cè)O(shè)備工作狀態和運行參數、周邊環境等現場信息。

設備的運行信息統計與缺陷分析，對設備的歷史工作狀態和運行參數作挖掘，做出缺陷分析。

4. 設備臺帳管理模塊

設備的新建，維護，廢除以電子臺帳的方式納入系統管理，可方便地搜索查找設備及相關屬性，并按巡檢采集回的信息及時更新，

六．系統特點

 1.針對生產企業行業附屬設施的管理要求，采用了防爆型手持式PDA。

2. 系統采用SQL網絡型數據庫，支持多級架構，多中心級連、分布式互聯；

3. 系統具有完整安全及自動災難恢復機制，保證安全穩定，降低系統維護成本。

4. 提供標準數據接口，可實現與企業管理信息系統、決策支持系統的無縫對接；

5. 系統部署階段可實現現有管線或附屬設施的數據導入（EXCEL，MDB，SQL等），大大降低部署時間和成本。

6. 不同于普通的巡檢管理系統，除了完善的巡檢到位功能，還提供對管線和設施運行狀態和參數的分析處理，貼和生產企業的生產管理要求。

7．可以日常巡檢維護為核心提供對管線和設施從安裝到日常運行維護到廢除的全程管理 。

8. 巡檢樣板設置靈活，可隨時調整。

9. 電子標簽可重復使用，設置方便，降低系統運轉成本。

10 按生產企業管理要求設計的各種實用統計報表，并可按客戶要求定制報表種類及樣式。

11. 開放式系統，維護可由用戶自行完成，維護成本低。

12. 模塊化設計，用戶可自行選擇功能模塊，如GIS，設備臺帳等，可簡可全，搭建最符合自身管理需求的系統。

13. 系統可通過網絡對數據庫和系統進行遠程維護。

14. 管理軟件可提供硬件加密保護，確保信息安全。

七．公司簡介

GREAT生產設備巡檢管理系統是由上海格瑞特科技實業股份有限開發生產。上海格瑞特是國內專業的巡檢產品制造商和巡檢解決方案的提供商，從1997年開始從事巡檢手持儀，巡檢信息管理平臺的開發與銷售。目前公司是國家巡檢行業標準的首席制定單位，上海市高新技術企業，并連續多年通過企業ISO認證。十余年來已為國內數萬用戶提供了高品質的巡檢管理系統，用戶中包括了燃?xì)?，自?lái)水，石油化工，電信，油田，隧道，鐵路，住宅小區和智能樓宇等行業。
